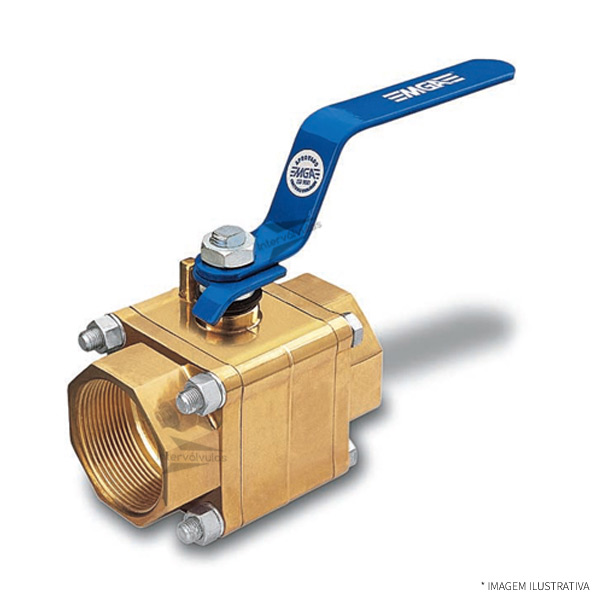

Manual de Operação Correta Válvula de Esfera Tripartida Latão Forjado Classe 300
Cuidados que devem ser tomados com as Válvulas MGA
Instalação
Verificar se a válvula está adequada às condições de pressão e temperatura do fluido.
Inspecionar a tubulação antes da instalação da válvula, afim de assegurar que não haja qualquer detrito proveniente da montagem da rede.
Colocar a válvula na posição “aberta” durante a instalação, para evitar dano à esfera.
Verificar o correto alinhamento da tubulação e da furação dos flanges. O alinhamento axial também é importante para válvulas roscadas. Não corrija o alinhamento da tubulação utilizando a instalação da válvula.
Observar o alinhamento do atuador nas válvulas automatizadas, pois o descuido neste item resulta em aumento de torque e funcionamento incorreto do atuador.
Para válvulas MGA automatizadas através de atuador pneumático, a pressão da rede de ar comprimido deve ser de 5 a 7 bar, para seu perfeito funcionamento.
Desmontar as válvulas Tripartidas com conexões soldadas, para efetuar a soldagem na tubulação, pois o calor gerado pela solda, poderá danificar a vedação.
Remover substâncias estranhas das superfícies de assentamento das válvulas com sedes em PTFE, tais como: escórias de solda, resíduos arenosos da limpeza por jato de areia, aparas de metal, pois estes danificam a vedação da válvula.
Transporte e Armazenagem
Manter as válvulas fora da ação do sol, chuva e maresia, sem retirar as suas proteções.
Para transportar as válvulas acima de 2”, faça-o sem levantar pela alavanca ou atuador.
Operação
As válvulas de esfera MGA são projetadas para fluxo bidirecional, a menos que a esfera seja dotada de furo de alívio ou contato.
A abertura e fechamento das válvulas operadas manualmente são feitas mediante giro de 1/4 de volta (90º) no sentido horário para o fechamento e anti-horário para abertura.
As válvulas MGA são válvulas de bloqueio on/off, isto é, trabalham somente em duas posições: totalmente abertas ou totalmente fechadas, portanto não podem ser utilizadas para regular a vazão do fluido.
Funcionamento das Válvulas Direcionais de Fluxo
Conforme indicado nas figuras abaixo, estas válvulas são indicadas somente para direcionar o fluxo. Não podendo ser utilizadas como válvula de bloqueio.
Possui como característica de funcionamento, a entrada na terceira via e a saída nas demais vias.
Garantia e Assistência Técnica
Assegura-se aos produtos fabricados pela MGA, garantia contra qualquer defeito de material ou fabricação que neles se apresentem, no período de 6 (seis) meses contados a partir da emissão da nota fiscal.
Os serviços de garantia a serem prestados são restritos unicamente a substituição ou reparo de peças defeituosas. O processo será livre de custos desde que o produto retorne acompanhado da nota fiscal de compra.
A garantia torna-se nula e sem efeitos se a peça sofrer qualquer dano provocado por acidentes, apresentar sinais de violação, mau uso ou alteração do projeto inicial.
Para obter qualquer informação sobre sua válvula, ou se necessitar assistência técnica, favor informar diâmetro e o código de rastreabilidade que se encontra gravado no corpo da válvula.
A MGA somente garante válvulas atuadas em sua fábrica ou por técnico credenciado.
*A empresa reserva-se o direito de efetuar alterações sem prévio aviso.
Condições Gerais de Manutenção
A manutenção normal consiste em trocar as vedações e apertar os parafusos não mais que o suficiente. Apertar excessivamente resultará em um torque de acionamento elevado e no desgaste prematuro das vedações, podendo comprometer o bom funcionamento da válvula.
Para eliminar vazamentos na haste aperte os parafusos do preme gaxeta com oitavo de volta a cada vez.
Se necessário abrir a válvula para manutenção dos componentes internos, certifique-se que a mesma esteja despressurizada.
Utilize sempre peças de reposição originais, que são sua garantia de segurança.
